کامل‌ترین راهنمای شناخت سیلندر، عملکرد، اجزا و نقش آن در موتور خودرو

تعریفی ساده از سیلندر – مفهوم و شکل استوانه‌ای

سیلندر دقیقاً چیست؟ محفظه جادویی نیرو

سیلندر، در ساده‌ترین تعریف، یک محفظه یا لوله بسیار محکم است که شکلی شبیه به یک استوانه دارد. این قطعه یکی از مهم‌ترین و بنیادی‌ترین اجزا در دنیای مهندسی مکانیک به شمار می‌آید. وظیفه اصلی سیلندر این است که یک فضای کنترل‌شده و آب‌بندی‌شده فراهم کند تا در آن، انرژی به یک حرکت مکانیکی تبدیل شود.

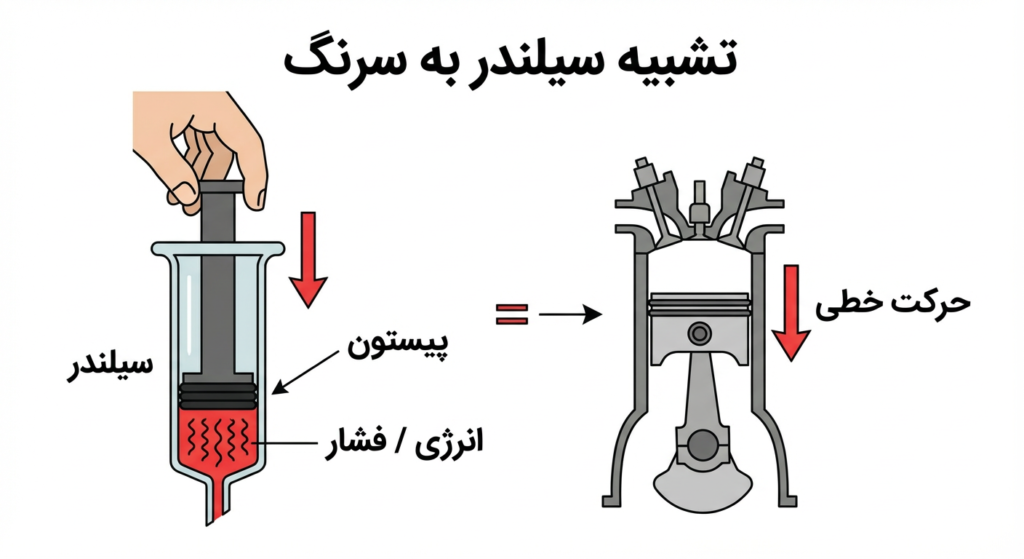

برای درک بهتر، سیلندر را می‌توان به بدنه یک سرنگ یا پمپ دستی تشبیه کرد. در این تمثیل، بدنه لوله‌ای و استوانه‌ای، نقش سیلندر را دارد و قطعه لاستیکی که درون آن جلو و عقب می‌رود، نقش پیستون را ایفا می‌کند. هنگامی که پیستون در داخل سیلندر حرکت می‌کند، نیرو را منتقل کرده یا سیال (گاز یا مایع) را فشرده می‌سازد. در واقع، این محفظه استوانه‌ای نیروی سیال (روغن یا هوا) یا نیروی انفجار سوخت را به نیروی مکانیکی خطی تبدیل می‌کند.

سیلندرها در دو حوزه اصلی کاربرد دارند: یکی در موتورهای درون‌سوز (مانند موتور خودرو) که در آن انفجار سوخت انجام می‌شود، و دیگری در سیستم‌های عملگر صنعتی (مانند جک‌های هیدرولیک و پنوماتیک) که حرکت‌های خطی و سنگین را انجام می‌دهند.

چرا شکل استوانه‌ای؟ (مزیت مهندسی)

انتخاب شکل استوانه برای سیلندرها، یک تصمیم مهندسی با دلایل بسیار قوی است. در شرایطی که قرار است فشار و نیروهای شعاعی زیادی بر یک محفظه وارد شود، شکل استوانه‌ای بهترین ساختار را برای مقاومت و تحمل فشار داخلی فراهم می‌کند. این طراحی باعث می‌شود که فشار به صورت یکنواخت در تمام نقاط دیواره داخلی توزیع شود و هیچ گوشه یا نقطه ضعیفی وجود نداشته باشد که در اثر تمرکز تنش، شکسته یا خم شود.

علاوه بر تحمل فشار، شکل استوانه تضمین می‌کند که پیستون بتواند یک حرکت رفت و برگشتی کاملاً خطی را دنبال کند. این مسیر مستقیم برای تبدیل نیرو به حرکت، ضروری است و همچنین امکان نصب رولبرینگ‌های استوانه‌ای در ماشین‌آلات را فراهم می‌سازد که به دلیل شکل غلتک‌هایشان، توانایی تحمل بار شعاعی سنگین را دارند. این ویژگی‌ها باعث شده‌اند که شکل استوانه‌ای به فرم غالب و استاندارد برای محفظه‌های فشار و حرکت در سراسر صنایع تبدیل شود.

اجزای همراه: پیستون و رینگ‌های حیاتی

سیلندر برای کارکرد مؤثر به حرکت یک قطعه کلیدی به نام پیستون نیاز دارد. پیستون یک قطعه دایره‌ای است که در داخل سیلندر بالا و پایین می‌رود. تعداد پیستون‌ها در یک موتور، برابر با تعداد سیلندرهای آن است و به طور منطقی، هرچه تعداد سیلندرها و پیستون‌ها بیشتر باشد، قدرت موتور نیز افزایش می‌یابد. جنس پیستون‌ها معمولاً از آلیاژ آلومینیوم یا چدن است تا سبک و در عین حال مقاوم باشند.

مدیریت لقی و نقش رینگ‌ها

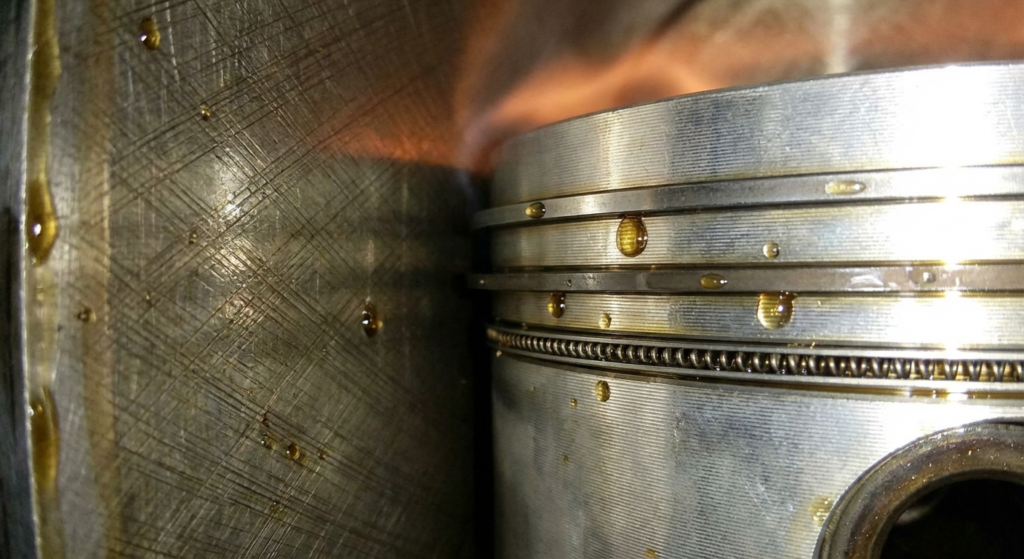

یک نکته مهم در طراحی سیلندر و پیستون، وجود فاصله یا “لقی” بین این دو قطعه است. اگر پیستون به دیواره سیلندر بچسبد، موتور از کار می‌افتد. این لقی از اهمیت بالایی برخوردار است، زیرا به مدیریت انبساط حرارتی کمک می‌کند. پیستون‌ها به خصوص آن‌هایی که از آلیاژ آلومینیوم ساخته شده‌اند، ضریب انبساط حرارتی بالایی دارند. وقتی موتور گرم می‌شود، پیستون سریعاً منبسط می‌شود. مهندسان این لقی را طوری محاسبه می‌کنند که پیستون در حالت سرد کمی آزادی حرکت داشته باشد و پس از گرم شدن و انبساط، به اندازه کافی به دیواره نزدیک شود.

نقش رینگ‌های پیستون در این میان حیاتی است. این رینگ‌ها در شیارهایی روی پیستون نصب می‌شوند و وظیفه آب‌بندی فضای بین پیستون و سیلندر را بر عهده دارند. آب‌بندی دقیق توسط این حلقه‌ها ضروری است تا:

1. از نشت گازهای انفجار به بیرون سیلندر (که باعث کاهش قدرت می‌شود) جلوگیری شود.
2. از نشت روغن موتور به داخل محفظه احتراق جلوگیری شود.

این حلقه‌ها در تماس نزدیک با دیواره سیلندر قرار می‌گیرند و همیشه روی یک لایه نازک از روغن حرکت می‌کنند تا اصطکاک و سایش به حداقل برسد.

سیلندر در موتور خودرو – نحوه تولید نیروی محرکه

سیلندر محفظه‌ای است که انرژی سوخت را به انرژی مکانیکی تبدیل می‌کند تا چرخ‌ها بچرخند. این فرآیند از طریق احتراق انجام می‌شود و در موتورهای خودروهای سواری (بیشتر بنزینی) عمدتاً در چهار گام یا زمان صورت می‌گیرد.

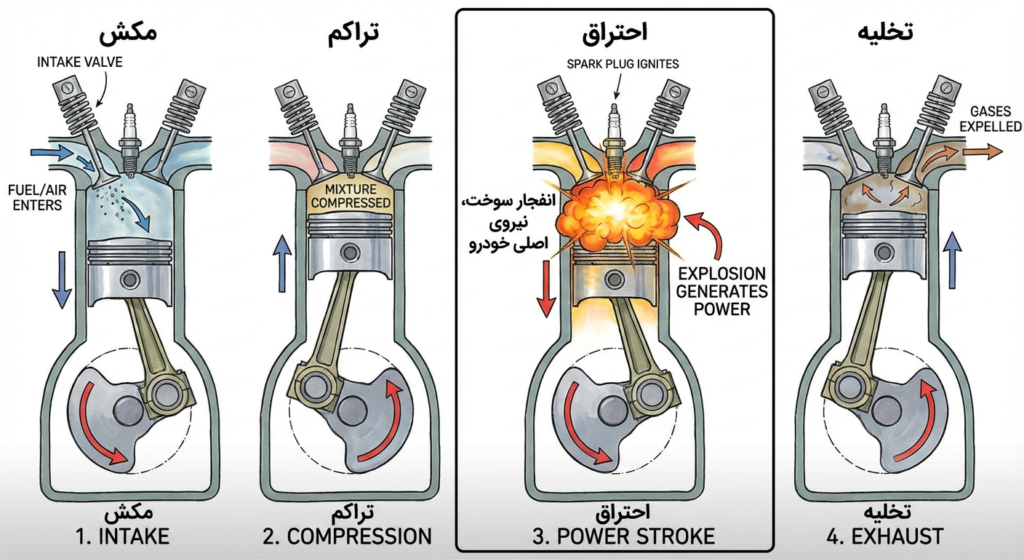

محفظه انفجار: عملکرد چهار زمانه (سیکل تنفس و قدرت)

برای تولید یک واحد نیرو، پیستون باید چهار بار داخل سیلندر بالا و پایین برود:

1. کورس مکش (تنفس):
   پیستون به سمت پایین حرکت می‌کند و سوپاپ ورودی باز می‌شود. این حرکت باعث ایجاد خلاء نسبی در سیلندر شده و مخلوط سوخت و هوا (مانند ریه‌هایی که هوا را می‌مکشند) به داخل سیلندر کشیده می‌شود.
2. کورس تراکم (فشرده‌سازی):
   پیستون به سمت بالا برمی‌گردد و در این حین هر دو سوپاپ بسته هستند. مخلوط سوخت و هوا به شدت فشرده می‌شود تا برای انفجار پرقدرت آماده گردد.
3. کورس احتراق/قدرت (انفجار و کار):
   وقتی پیستون به بالاترین نقطه می‌رسد، شمع جرقه می‌زند و مخلوط فشرده شده، منفجر می‌شود. این انفجار نیروی عظیمی تولید کرده و پیستون را با شدت به پایین هل می‌دهد. این تنها کورسی است که نیروی مکانیکی لازم برای حرکت خودرو تولید می‌شود.
4. کورس تخلیه (بازدم):
   پیستون دوباره به سمت بالا حرکت می‌کند و سوپاپ خروجی (دود) باز می‌شود. پیستون، گازهای سوخته شده را به سمت سیستم اگزوز هل می‌دهد تا سیلندر برای دریافت چرخه جدید آماده شود.

وظیفه اصلی سیلندر این است که این حرکات رفت و برگشتی پیستون را دریافت کرده و این نیرو توسط قطعه‌ای به نام شاتون به میل‌لنگ منتقل می‌شود. میل‌لنگ این حرکت خطی پیستون‌ها را به حرکت چرخشی تبدیل می‌کند که در نهایت به چرخ‌ها می‌رسد.

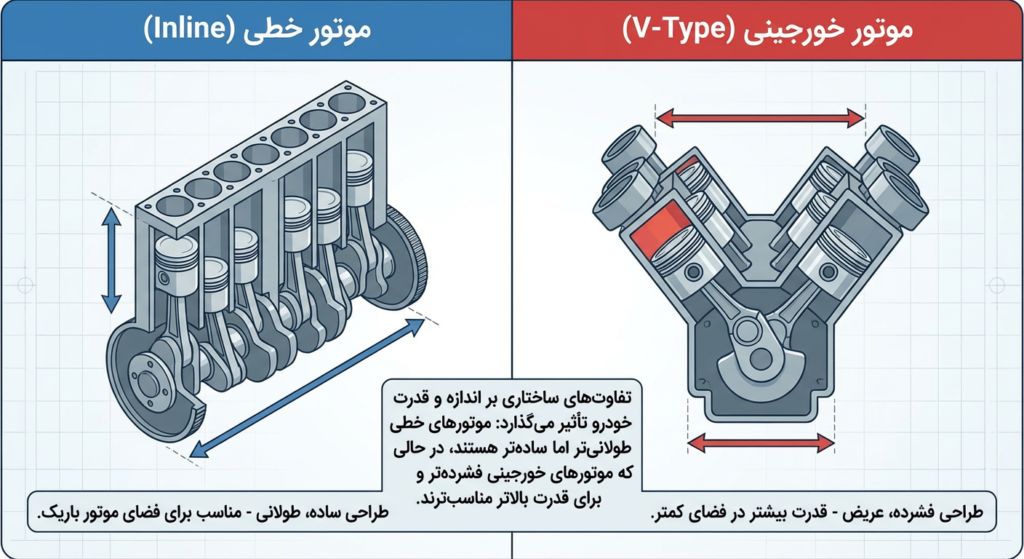

آرایش سیلندرها: چیدمان در موتور

نحوه قرارگیری سیلندرها در موتور خودرو بر اندازه موتور، تعادل و نوع خودرو تأثیر می‌گذارد. دو نوع آرایش اصلی در خودروها وجود دارد: ¹²

1. آرایش خطی (Inline – I):
   در این روش، تمام سیلندرها به صورت یک خط مستقیم و در امتداد یکدیگر قرار می‌گیرند. این قدیمی‌ترین و رایج‌ترین نوع چیدمان است که در اکثر خودروهای ۴ سیلندر اقتصادی و کوچک امروزی استفاده می‌شود. 13
2. آرایش خورجینی (V شکل):
   در این چیدمان، سیلندرها به دو ردیف مساوی تقسیم شده و در یک بلوک موتور به شکلی شبیه حرف انگلیسی V قرار می‌گیرند. 13 این نوع آرایش باعث می‌شود موتور جمع‌وجورتر باشد 14 و فضای کمتری در کاپوت اشغال کند. موتورهای V شکل معمولاً قدرت اسب بخاری بالاتری دارند و اغلب گشتاور (کشش) خود را در دور موتور پایین‌تر تولید می‌کنند که برای رانندگی‌های قدرتی مناسب است. 9

خودرو به عنوان یک ماشین پیچیده – نقش سایر سیستم‌ها

یک خودرو یک ماشین پیچیده است که از ترکیب تعداد زیادی ماشین‌های ساده و مرکب ساخته شده است. در حالی که سیلندر وظیفه تولید قدرت را بر عهده دارد، سایر سیستم‌ها برای استفاده از این قدرت حیاتی هستند:

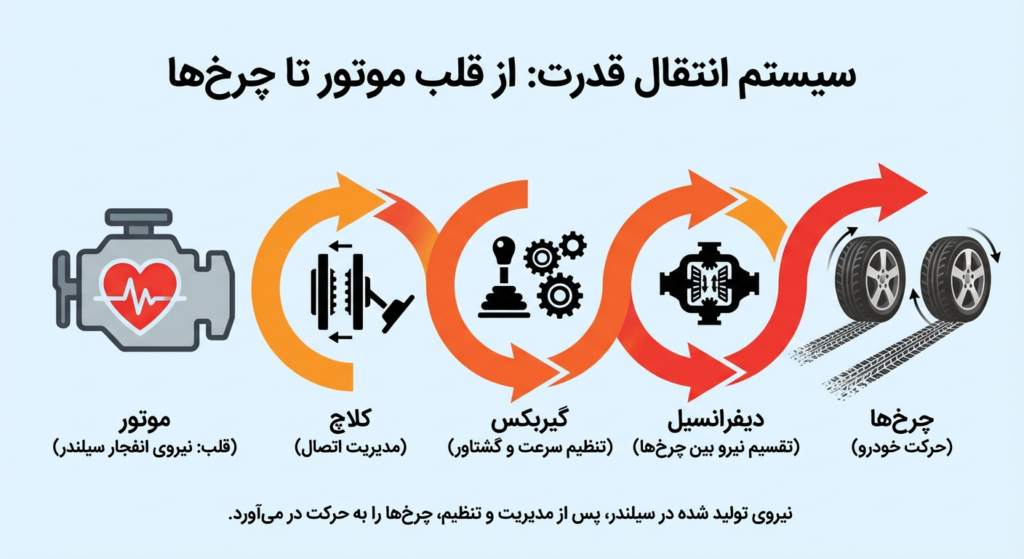

سیستم انتقال قدرت (گیربکس و دیفرانسیل)

پس از موتور، سیستم انتقال قدرت مهم‌ترین بخش یک خودرو است. وظیفه این سیستم، انتقال توان تولیدی موتور به چرخ‌ها، تنظیم گشتاور و سرعت موتور با توجه به شرایط رانندگی، و همچنین قطع و وصل قدرت است.

• کلاچ: قطعه‌ای است که وظیفه قطع ارتباط موقت جعبه دنده با موتور را بر عهده دارد تا راننده بتواند دنده را تغییر دهد یا خودرو را متوقف کند.
• گیربکس (جعبه دنده): مجموعه‌ای از چرخ دنده‌هاست که گشتاور (قدرت چرخشی) موتور را بهینه‌سازی می‌کند تا خودرو به سرعت مطلوب برسد. راننده با تعویض دنده، چرخ دنده‌های درگیر را جابجا کرده و قدرت لازم را برای تنظیم سرعت خودرو تأمین می‌کند.
• دیفرانسیل: در بخش انتهایی سیستم انتقال قدرت قرار دارد و گشتاور رسیده از موتور را بین چرخ‌ها تقسیم می‌کند تا آن‌ها به حرکت درآیند و در پیچ‌ها، چرخ‌ها بتوانند با دورهای متفاوتی بچرخند.

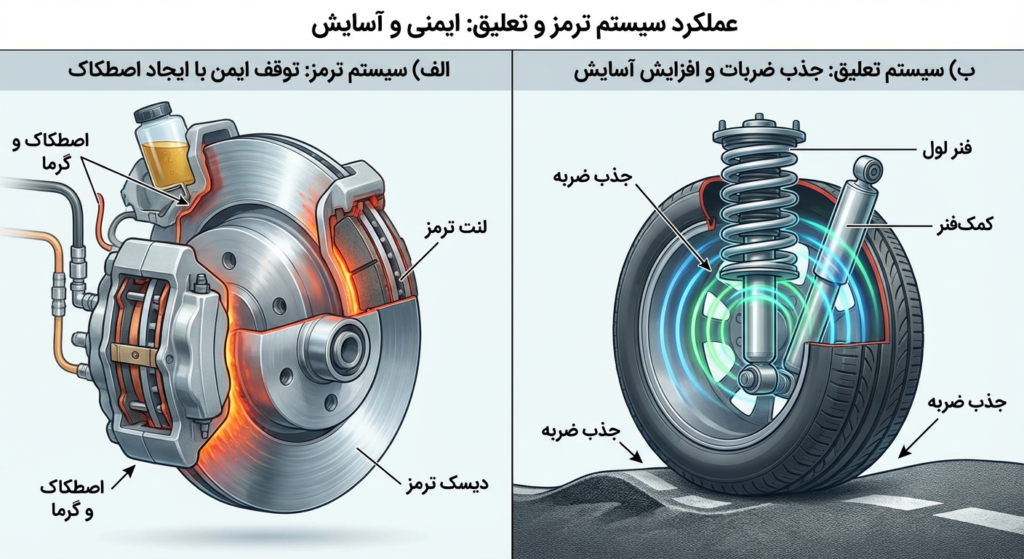

سیستم تعلیق و شاسی (پایداری و راحتی)

شاسی نقش بدنه اصلی و چارچوب اصلی هر خودرو را بر عهده دارد و عملاً به‌عنوان ستون فقرات ماشین عمل می‌کند. شاسی تمام اجزای حیاتی (موتور، بدنه، سیستم ترمز) را در کنار هم نگه می‌دارد و استحکام، پایداری و ایمنی خودرو را تضمین می‌کند.

• سیستم تعلیق: این سیستم که شامل فنرها و کمک‌فنرها است، وظیفه جذب ضربات و تکانه‌های ناشی از ناهمواری‌های جاده را بر عهده دارد. فنرها ضربه را جذب می‌کنند و کمک‌فنرها با کنترل نوسانات، مانع از تکان‌های مداوم خودرو و سرنشینان می‌شوند. این سیستم همچنین تضمین می‌کند که چرخ‌ها همیشه با سطح جاده در تماس باشند تا هندلینگ و کنترل خودرو حفظ شود.

سیستم ترمز (ایمنی)

سیستم ترمز، ضروری‌ترین بخش خودرو برای ایمنی است. این سیستم با ایجاد اصطکاک، انرژی جنبشی حرکت خودرو را به انرژی حرارتی تبدیل کرده و باعث کاهش سرعت و توقف خودرو می‌شود.

• عملکرد رایج (هیدرولیکی): هنگامی که راننده پدال ترمز را فشار می‌دهد، نیروی پا از طریق یک سیلندر اصلی و روغن ترمز (فشار هیدرولیکی) به لوله‌ها منتقل می‌شود. این فشار نهایتاً باعث می‌شود که لنت‌های ترمز به دیسک چرخ یا کاسه چرخ بچسبند و با اصطکاک، چرخ‌ها را از حرکت بازدارند یا کند کنند.

خرابی سیلندر و قطعات مرتبط – چرا موتور نیاز به مراقبت دارد؟

سلامت سیلندر موتور و قطعات درگیر با آن، مستقیماً بر عملکرد، مصرف سوخت و طول عمر خودرو تأثیر می‌گذارد. خرابی در این بخش‌ها معمولاً نشانه‌های آشکاری دارد که هشداری جدی برای مالک خودرو محسوب می‌شود:

علائم هشداردهنده خرابی‌های عمده

خرابی درونی سیلندر یا قطعات نزدیک به آن (مانند پیستون و واشر) علائم زیر را ایجاد می‌کند:

• کاهش قدرت موتور و راندمان: نشت گازهای انفجار از سیلندر باعث می‌شود که نیروی انفجار به‌درستی به پیستون منتقل نشود. این امر منجر به کاهش شتاب و توان کلی خودرو می‌شود.

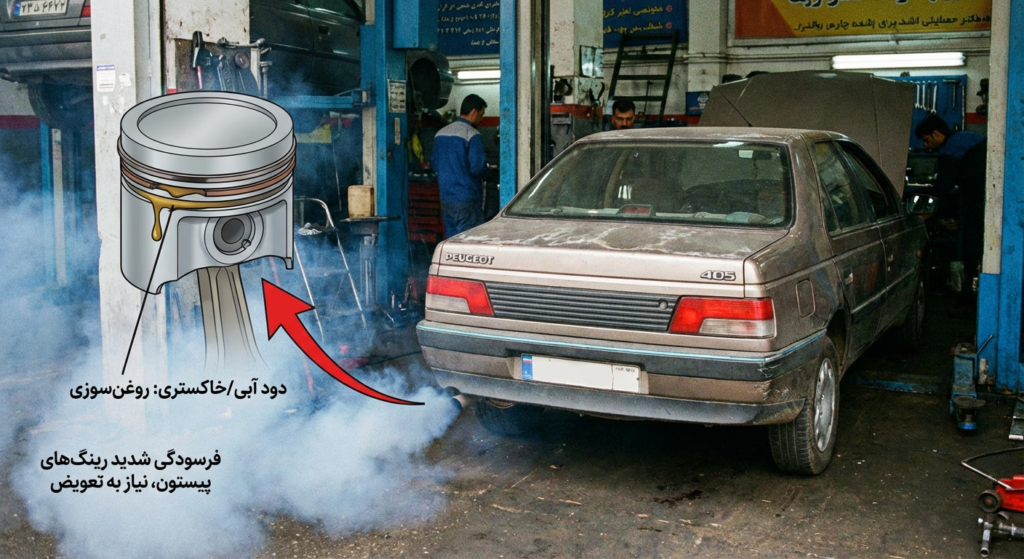

• افزایش مصرف روغن (روغن سوزی) و دود آبی: هنگامی که رینگ‌های پیستون آسیب می‌بینند یا دیواره سیلندر ساییده می‌شود، روغن موتور از کنار پیستون به داخل محفظه احتراق نشت کرده و می‌سوزد. نتیجه آن، خروج دود آبی از اگزوز و نیاز به اضافه کردن مداوم روغن است.

• صداهای غیرعادی (لق‌زدن): شکستن رینگ‌های پیستون، شکستن پیستون یا سایش شدید پیستون و سیلندر می‌تواند صدای بلند و نامتعارفی را در هنگام کار موتور ایجاد کند.
• افزایش غیرعادی دما و دود سفید: اگر واشر سرسیلندر بسوزد (به دلیل گرمای بیش از حد موتور)، مایع خنک‌کننده به داخل سیلندر نشت کرده و بخار می‌شود. این اتفاق با خروج دود سفید غلیظ از اگزوز و یا مشاهده حباب و روغن در رادیاتور همراه است.

عوامل اصلی آسیب به سیلندر و اهمیت قطعات یدکی

خرابی‌های مربوط به سیلندر و پیستون معمولاً ناگهانی نیستند و نتیجه مستقیم نقص در نگهداری یا کیفیت قطعات مرتبط هستند. مهم‌ترین عوامل خرابی عبارتند از:

• نقص در سیستم خنک‌کاری و روغن‌کاری: قطع جریان روغن یا کمبود روغن می‌تواند باعث اصطکاک فلز به فلز و سایش شدید دیواره سیلندر و پیستون شود. همچنین، گرم شدن بیش از حد ناشی از نقص در فن، واترپمپ یا خرابی‌های خنک‌کننده، رایج‌ترین دلیل سوختن واشر سرسیلندر و آسیب به سیلندر است.
• سایش و خراش (Scoring): ورود ذرات آلاینده، گرد و غبار یا ذرات فلزی (به دلیل عدم تعویض به موقع فیلتر هوا و روغن) باعث ایجاد خط و خش عمیق روی سطح صیقلی سیلندر می‌شود. این خراش‌ها آب‌بندی رینگ‌ها را از بین برده و روغن‌سوزی را تشدید می‌کنند.
• استفاده از سوخت یا قطعات نامناسب: سوخت بی‌کیفیت می‌تواند باعث ایجاد رسوب کربن در موتور شده و به پیستون آسیب برساند. همچنین، کیفیت پایین رینگ‌های پیستون می‌تواند باعث شکستن آن‌ها در اثر فشار زیاد شود.

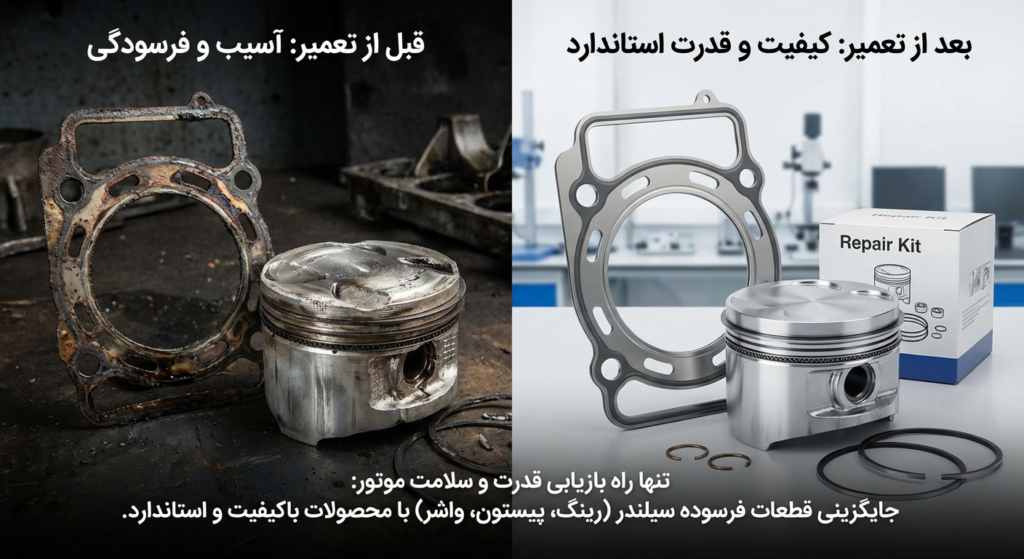

فرآیند تعمیر و نقش اساسی قطعات یدکی

تعمیر سیلندر و پیستون نیازمند باز کردن کامل موتور (تعمیر اساسی) است.

1. تشخیص و بازرسی: ابتدا موتور باز شده و قطعاتی مانند پیستون، رینگ‌ها، و دیواره سیلندر برای اندازه‌گیری میزان سایش و لقی بررسی می‌شوند.
2. تراشکاری سیلندر: اگر سایش دیواره سیلندر بیش از حد مجاز باشد (به خصوص در قسمت بالایی که لبه ایجاد می‌شود)، بلوک سیلندر باید به تراشکاری فرستاده شود. در این مرحله، سیلندرها به صورت یکنواخت تراشیده شده و بزرگ‌تر می‌شوند.
3. جایگزینی قطعات: پس از تراشکاری، از پیستون‌ها و رینگ‌های اوورسایز (بزرگ‌تر از اندازه استاندارد) استفاده می‌شود تا پیستون جدید دقیقاً با سیلندر بزرگ‌شده جفت شود. قطعاتی مانند واشر سرسیلندر، گیت‌های سوپاپ، رینگ‌های پیستون و یاتاقان‌ها نیز در این فرآیند با قطعات نو و باکیفیت جایگزین می‌شوند.

نکته کلیدی: کارکرد صحیح و دوام موتور پس از تعمیر، کاملاً به دقت و کیفیت قطعات یدکی جایگزین شده (واشر، رینگ، پیستون و…) بستگی دارد. استفاده از قطعات استاندارد و مقاوم در برابر حرارت و فشار، تضمین می‌کند که قلب تپنده خودرو (سیلندر) بتواند چرخه‌های احتراق را با حداکثر راندمان و طول عمر تکرار کند. اینجاست که اهمیت تهیه قطعات یدکی مطمئن و با اصالت مشخص می‌شود.

جمع‌بندی نهایی – سیلندر، توازن حیاتی و اهمیت نگهداری

سیلندر، در مرکز موتور خودرو، نقش یک قهرمان پنهان را ایفا می‌کند. این محفظه استوانه‌ای، نقطه کانونی تبدیل انرژی است: جایی که سوخت منفجر می‌شود تا نیروی لازم برای حرکت هزاران کیلوگرم فلز (خودرو) را تأمین کند. با وجود سادگی در ساختار (یک استوانه و یک پیستون متحرک)، این فرآیند چهار زمانه، قلب تپنده و مولد اصلی قدرت است.

عملکرد درست سیلندر زمانی تضمین می‌شود که پیستون، رینگ‌ها و واشر سرسیلندر همگی در بهترین وضعیت خود کار کنند. هر اختلالی در این اجزا، راندمان موتور را پایین می‌آورد و احتمال روغن‌سوزی یا آسیب‌های جدی مانند سوختن واشر سرسیلندر را بالا می‌برد. در صورتی که سیستم روغن‌کاری یا خنک‌کاری دچار مشکل شود، این ایرادها بسیار سریع‌تر بروز پیدا می‌کنند و کیفیت کار موتور را به طور مستقیم تحت تأثیر قرار می‌دهند.

در نهایت، خودرو به‌عنوان یک مجموعه مکانیکی دقیق، زمانی بهترین بازده را ارائه می‌دهد که قطعات سالم و هماهنگ عمل کنند. هنگامی که قطعات حیاتی آسیب می‌بینند، تنها راه‌حل مطمئن این است که آن‌ها را با قطعات یدکی باکیفیت جایگزین کنید. استفاده از محصولات استاندارد، قلب مکانیکی خودرو را در شرایط ایده‌آل نگه می‌دارد و به شما کمک می‌کند موتور با قدرت و اطمینان به کار ادامه دهد.
